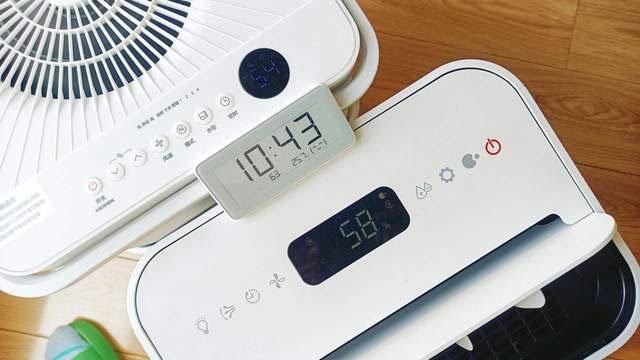

除濕機系統保護

1.范圍

本規范適用于一拖一房間空調器對R22制冷系統進行的保護設計。在編制電控功能時必須采用。

2.相關標準

2.1國家標準

GB/T7725-1996房間空氣調節器

T7725-200x房間空氣調節器

2.2企業標準
QJ/MK02.001-2001a?房間空氣調節器

QJ/MK02.003-2004家用產品試驗指引

QJ/MK08.004-2000產品可靠性評定導則
QJ/MK08.015-2004整機一般環境長期運行試驗規范

Q/MDL006-2000?變頻式房間空氣調節器

3?設計要求

3.1通用保護:?為保護空調器不被可能出現的大電流、高溫、高壓所損壞而設計的保護功能，在制冷、制熱、抽濕、自動模式下均有效。且以下3.1.3~3.1.4的保護必須置為：30分鐘內連續出現3次時，需掉電方可恢復運行。

3.1.1?壓縮機啟動3分鐘延時保護：為保證壓縮機順利啟動，壓縮機的兩次啟動時間間隔必須有3分鐘延時，以使高低壓力平衡。除非啟動前有以下可以加快高低壓力平衡情況：①有四通閥切換動作（如化霜進入或退出時）；②壓縮機吸排氣之間有缷載旁通機構；③初次上電時。

3.1.2?相序、缺相保護：三相壓縮機在電源相序不對時會反轉，這將導致壓縮機不能正常供油及機械損壞、壓縮機電流保護；壓縮機在電源缺相時，將導致馬達線圈燒毀。

3.1.3?渦旋式壓縮機設置：排氣溫度≤120℃、排氣壓力保護≤3.3MPa、吸氣壓力保護≥0.05MPa；

3.1.4?電流保護：3匹及以上機型應考慮對壓縮機設置電流保護。

3.1.5?變頻壓縮機過、欠電壓保護，排氣溫度保護，模塊保護。

3.1.6?變頻壓縮機預熱：為改善壓縮機低溫環境的啟動潤滑性能而設置。

3.?1.6.1預熱準入條件:?室外溫度<3℃且壓縮機停止運轉3小時以上或室外溫度<3℃且新插上電源時,進入預熱狀態。

3.?1.6.2預熱方法：以30W的小電流從壓縮機接線端引入壓縮機,使壓縮機在不轉動的情況下?因線圈發熱而達到預熱效果?。

3.?1.6.3預熱解除條件：當室外溫度>5℃時或用戶開機使壓縮機起動時,預熱狀態即解除

3.2制冷、抽濕模式保護：蒸發器防凍結保護、冷凝器高溫保護。

3.2.1?蒸發器低溫保護：當T2≤2℃并持續3分鐘，則關壓縮機和室外風機，直至溫度≥8℃時恢復。

3.2.2?冷凝器高溫保護：當室外冷凝器≥62℃歷時3秒鐘，則關壓縮機和室外風機，該溫度降低到48℃以下時保護取消，恢復正常運轉。

3.3制熱模式保護：蒸發器高溫保護、防冷風功能、吹余熱功能。

3.3.1?蒸發器高溫保護：當T2≥56℃時，停室外風機；當T2≥62℃停壓縮機和室外風機；當T2≤50℃時，恢復正常制熱模式。

3.3.2?防冷風功能：分體落地式空調器:在壓縮機開后5分鐘內室內風機按防冷風運行，5分鐘后室內風機由強制轉為低風，但風機不能停。分體掛壁式空調器:按T2溫度上升時到28℃開微風、32℃開設定風；T2下降時到30℃轉微風，到20℃時停內風機。

3.3.3?吹余熱功能：制熱模式停機時，為減低內機熱脹冷縮聲音，室內風機在壓縮機關后延時10秒關閉。?化霜切換四通閥：為減少四通閥切換時壓力沖擊而產生振動和噪音以及對四通閥本身的破壞，壓縮機必須先停止運轉25秒以上
